JGH刚体滑触线

JGH刚体滑触线由燕尾槽铜棒和高刚度工字钢构成,其嵌装工艺保证了铜棒和工字钢的紧密结合,采用高强度绝缘子作支撑,从而组成向各种起重机械设备馈电的移动滑触线。

在线留言

  一、产品特点
JGH刚体滑触线由燕尾槽铜棒和高刚度工字钢构成,其嵌装工艺保证了铜棒和工字钢的紧密结合,采用高强度专用绝缘子作支撑,从而组成向各种起重机械设备馈电的移动滑触线。其滑线截面如下图所示。


二、产品型号与规格
1、刚体滑触线的规格按燕尾槽铜棒的标称截面来定(定尺长度6m)\403075728\Image\C2C\Image11\XD$PTYA2CX@N4F_U{TI[%G0.jpg" alt="" />
2、刚体滑触线的型号、规格及额定电流量。

型号标称面积(mm2)额定电流值(A)重量(kg/6m)JGH-II-100/49510049529.34JGH-II-150/62015062032.01JGH-II-200/72820072834.68JGH-II-300/1050300105040.02JGH-II-400/1210400121045.36JGH-II-500/1500500150050.70JGH-II-600/1800600180056.04JGH-II-700/2100700210061.38JGH-II-800/2400800240066.72JGH-II-1000/3001000300079.80
型号标称面积(mm2)额定电流值(A)重量(kg/6m)JGHI-85/2008520024.3JGHI-110/60011060025.9JGHI-170/80017080029.4JGHI-240/1000240100046.1JGHI-320/1200320120050.4JGHI-170/13002*170130053.9JGHI-240/18002*240180062.2JGHI-320/22002*320220068.8

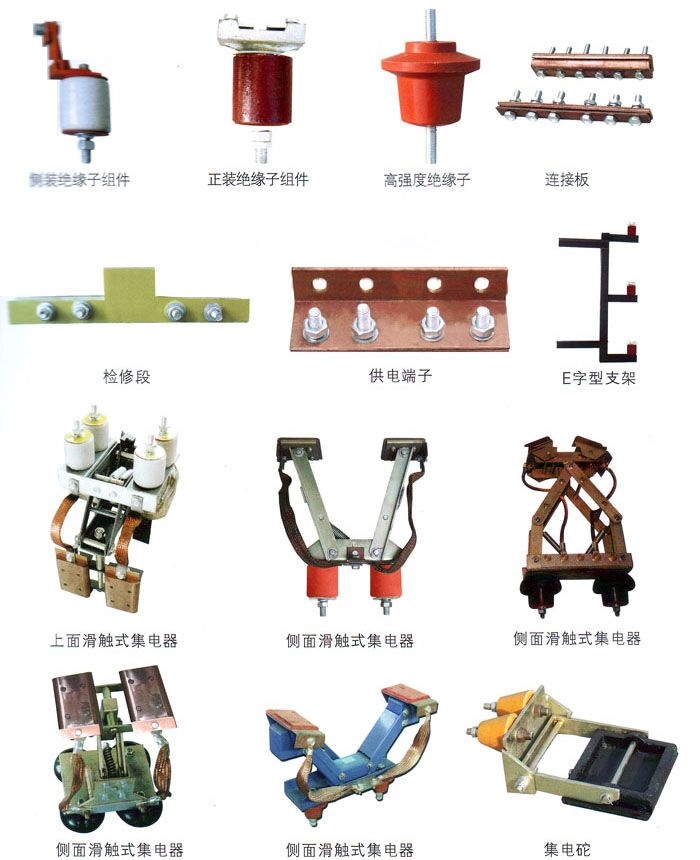

三、刚体滑线系列配件图\403075728\Image\C2C\Image11\LFO}[3UM7)B0~3H_%ERBW3Q.jpg" alt="" />


四、滑触线的安装    滑触线的具体安装方式,我公司将根据用户设计要求及时提供说细补充材料,现就上部滑触式通常安装顺序简述如下:
1)安装支架
   原则上支架应与行车路轨垂直安装,所有支架应与行车路轨保持水平。安装间距为2m一套。为了保证刚体滑线的整体直线,要求支架安装纵向误差不得超出1cm,横向误差不超过2cm。
2)安装方式    滑触线的安装方式分为上面滑触、下面滑触和侧面滑触三种,通常采用上面滑触。\403075728\Image\C2C\Image11\1~5KB$@$FRWYP1SD0SR)~64.jpg" alt="" />

滑触线的安装支架一般为1.5-2米一个,特殊情况亦可采取加强措施,适当扩大距离,三要滑触线之间的相间距离为400mm,如为低阻搞滑触线,相间距离可扩大到450mm。
3)安装绝缘子组件
   将绝缘子组件固定在支架的预留间隙孔上,确保绝缘子整体直线。
4)连接滑线
   将刚体滑线两端用连接专用夹板固定,拧紧螺丝,保证滑线接头处平整即可,滑线连接夹板长充为18-22cm,连接后接头间隙为3-5(mm)。
5)安装温度补偿装置    为了防止刚体因温度变化引起的膨胀,一般刚体滑线都设计温度补偿装置,本厂将按设计要求特别制作。安装时将温度补偿装置直接固定于两刚体滑线之间,为保证刚体滑线在温度变化的情况下进行伸缩,结合现场温度,调节好膨胀间隙。\403075728\Image\C2C\Image11\)]@O2%EL)CDQ_OM~(@IK6R7.jpg" alt="" />

6)检修隔离装置
   检修隔离装置采用环氧树指绝缘板制成,安装位置根据厂方要求确定,安装方法和滑线连接相同,接好后,保证滑线接头和胶木平整即可。
7)辅助电缆固定夹安装
   辅助电缆固定夹一般应安装在滑线内侧。
8)供电端子安装
   供电端子应安装公司在刚体滑线的连接处,正常采用中间供电、两端供电或三处供电方式。
   用户安装如采用侧面滑触方式,本公司将随时提供详细材料加以补充说明,并派员指导安装。
六、刚体滑触线配置
1、JGH刚体滑触线每根标准长度为6米,每根配绝缘子3套、连接夹板1付。
2、集电器、供电器、检修段、膨胀段(100米以内不考虑),支架按需配置。
